ਰੈਕ ਐਡਵਾਂਸਡ ਸਟੈਟਿਕ ਵੈਰ ਜੇਨਰੇਟਰ

ਗਿਆ ਰੈਕ ਮਾਉਂਟ ਐਡਵਾਂਸਡ ਸਥਿਰ ਵਾਰ ਜਰਨੇਟਰ ਗਤੀਸ਼ੀਲ ਪ੍ਰਤਿਕ੍ਰਿਆਸ਼ੀਲ ਪਾਵਰ ਮੁਆਵਜ਼ੇ ਲਈ ਇੱਕ ਭਰੋਸੇਮੰਦ ਹੱਲ ਹੈ. ਡੀਐਸਪੀ + ਸੀਪੀਐਲਡੀ ਨਿਯੰਤਰਣ, <10ms ਜਵਾਬ, ਮਾਡਯੂਲਰ ਡਿਜ਼ਾਈਨ, 220 ਵੀ -690V, 5 ਕੇਵਰ -400 ਕੇਵਰ. ਵਿਭਿੰਨ ਐਪਲੀਕੇਸ਼ਨਾਂ ਵਿੱਚ ਪਾਵਰ ਕੁਆਲਿਟੀ ਵਿੱਚ ਸੁਧਾਰ.

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

ਗਾਰ ਪੈਦਾ ਕਰਦਾ ਹੈ ਰੈਕ ਐਡਵਾਂਸਡ ਸਟੈਟਿਕ ਵੌਰਤਕ ਵਾਸ਼ਰੇਟਰ (ਐਸਵੀਜੀ). ਇਹ ASVGs ਗਤੀਸ਼ੀਲ ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਪਾਵਰ ਮੁਆਵਜ਼ਾ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ. ਇਹ ਪਾਵਰ ਕੁਆਲਿਟੀ ਵਿੱਚ ਸੁਧਾਰ ਕਰਦਾ ਹੈ. ਉਹ ਡੀਐਸਪੀ ਅਤੇ ਸੀਪੀਐਲਡੀ ਤਕਨਾਲੋਜੀ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ. ਇਹ ਸਹੀ ਨਿਯੰਤਰਣ ਅਤੇ ਤੇਜ਼ ਜਵਾਬ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ. ਜਵਾਬ ਦਾ ਸਮਾਂ 10ms ਤੋਂ ਘੱਟ ਹੈ. ਇਹ ਬਹੁਤ ਜ਼ਿਆਦਾ ਕੰਪੇਨਸੇਸ਼ਨ ਅਤੇ ਅੰਡਰਮੰਪੀ ਸਮੱਸਿਆਵਾਂ ਤੋਂ ਰੋਕਦਾ ਹੈ. ਮੋਡੀ ular ਲਰ ਡਿਜ਼ਾਇਨ ਪੈਰਲਲ ਕੁਨੈਕਸ਼ਨ ਦੀ ਆਗਿਆ ਦਿੰਦਾ ਹੈ. ਮਲਟੀਪਲ ਯੂਨਿਟਾਂ ਨੂੰ ਜੋੜਨਾ ਸਮਰੱਥਾ ਵਧਾਉਂਦਾ ਹੈ. ਗੇਯਾ ਵੱਖ-ਵੱਖ ਮਾਡਲਾਂ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦਾ ਹੈ. ਮਾਡਲਾਂ ਵੱਖ ਵੱਖ ਵੋਲਟੇਜ ਅਤੇ ਸਮਰੱਥਾ ਨੂੰ ਕਵਰ ਕਰਦੇ ਹਨ. ਵੋਲਟੇਜਾਂ ਵਿੱਚ 220 ਵੀ, 380V, 500V, ਅਤੇ 690V ਸ਼ਾਮਲ ਹਨ. ਸਮਰੱਥਾ 5 ਕੇਵਰ ਤੋਂ 400 ਕਿੱਣ ਤੱਕ ਹੁੰਦੀ ਹੈ. ਮੁੱਖ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਵਿੱਚ ਰੈਕ ਮਾਉਂਟਿੰਗ, ਜ਼ਬਰਦਸਤੀ ਏਅਰ ਕੂਲਿੰਗ, ਅਤੇ ਵੱਖ ਵੱਖ ਸੁਰੱਖਿਆ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਸ਼ਾਮਲ ਹਨ.

ਮਾਡਲ ਵੇਰਵਾ:

Gy	Asvg	0.4	50k	/	4 ਐਲ	R
ਐਂਟਰਪ੍ਰਾਈਜ਼ ਕੋਡ	ਸਥਿਰ ਵਾਰ ਜੇਨਰੇਟਰ	ਵੋਲਟੇਜ ਲੈਵਲ 0.22: 220 ਵੀ 0.4: 380v ± 20% 0.5: 500 ਵੀ ± 20% 0.69: 690v ± 20%	ਦਰਜਾ ਦਿੱਤੀ ਸਮਰੱਥਾ (ਕਵੀਰ) 5/15/35 / 75/100 ਕੇਵਰ		2 ਐਲ: ਸਿੰਗਲ-ਪੜਾਅ 3 ਐਲ: ਤਿੰਨ-ਪੜਾਅ ਤਿੰਨ-ਤਾਰ 4 ਐਲ: ਤਿੰਨ-ਪੜਾਅ ਚਾਰ-ਤਾਰ	ਆਰ: ਰੈਕ ਮਾਉਂਟ

ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ:

DS DSP + ਸੀਪੀਐਲਡੀ ਸਾਰੇ ਡਿਜੀਟਲ ਕੰਟਰੋਲ ਕੋਰ, ਤਿੰਨ-ਪੱਧਰੀ ਟੋਪੋਲੋਜੀ ਤਕਨਾਲੋਜੀ, ਗਤੀਸ਼ੀਲ ਸ਼ਕਤੀ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਐਡਵਾਂਸਡ ਰੀਸੈਟਿਵ ਪਾਵਰ ਡਿਟੈਕਸ਼ਨ ਰਣਨੀਤੀ ਅਤੇ PWM ਨਿਯੰਤਰਣ ਰਣਨੀਤੀ
Moduardion ਮਾਡਯੂਲਰ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾਓ, ਜੋ ਕਿ ਮਲਟੀਪਲ ਮੋਡੀ ules ਲ ਦੇ ਸਮਾਨ ਕਨੈਕਸ਼ਨ ਦੀ ਸਹੂਲਤ ਦਿੰਦਾ ਹੈ, ਥੋੜ੍ਹੀ ਜਗ੍ਹਾ ਲੈਂਦਾ ਹੈ ਅਤੇ ਸੰਭਾਲਣਾ ਆਸਾਨ ਹੈ.
Atical ਸੁਤੰਤਰ ਏਅਰ ਨੱਚਮਾਰ ਅਤੇ ਸੁਤੰਤਰ ਵੇਲਹਾਉਸਾਂ ਦਾ struct ਾਂਚਾਗਤ ਡਿਜ਼ਾਇਨ ਉਪਕਰਣਾਂ ਦੇ ਸਥਿਰ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ.
Indigu ਰਿਟਿਵ ਰੀਐਕਟਿਵ ਪਾਵਰ ਅਤੇ ਸਮਰੱਥਾਪੂਰਣ ਕਿਰਿਆਸ਼ੀਲ ਸ਼ਕਤੀ ਲਈ ਪੂਰੀ ਸੀਮਾ ਗਤੀਸ਼ੀਲ ਮੁਆਵਜ਼ਾ ਨੂੰ ਪੂਰਾ ਕਰੋ, ਅਤੇ ਉਸੇ ਸਮੇਂ ਤਿੰਨ-ਪੜਾਅ ਦੀ ਅਸੰਤੁਲਨ ਸਮੱਸਿਆ ਨੂੰ ਹੱਲ ਕਰੋ.
Load ਲੋਡ ਦੇ ਪੱਧਰ 'ਤੇ ਗਤੀਸ਼ੀਲ ਜਵਾਬ ਦੀ ਗਤੀ ਮਿਲੀਸਕਿੰਟ ਦੇ ਪੱਧਰ' ਤੇ ਗਤੀਸ਼ੀਲ ਅਤੇ ਸਹੀ ਮੁਆਵਜ਼ੇ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰ ਸਕਦੀ ਹੈ.

ਕਾਰਜ:

ਰੈਕ ਐਡਵਾਂਸਡ ਸਥਿਰ ਵਾਰ ਜਰਨਰਾਂ ਕੋਲ ਵਿਭਿੰਨ ਐਪਲੀਕੇਸ਼ਨ ਹਨ. ਉਹ ਵੱਖ ਵੱਖ ਉਦਯੋਗਾਂ ਦੇ ਅਨੁਕੂਲ ਹਨ. ਇਹਨਾਂ ਵਿੱਚ ਸ਼ਾਮਲ ਹਨ:

● ਰਿਹਾਇਸ਼ੀ ਪਾਵਰ ਡਿਸਟ੍ਰੀਬਿ .ਸ਼ਨ
● ਪਾਣੀ ਦਾ ਇਲਾਜ
● ਨਵਿਆਉਣਯੋਗ Energy ਰਜਾ (ਫੋਟੋਵੋਲਟੈਕ)
● ਰਸਾਇਣਕ ਪ੍ਰੋਸੈਸਿੰਗ
● ਤੇਲ ਅਤੇ ਗੈਸ
● ਧਾਤੂ
● ਮਾਈਨਿੰਗ
● ਆਟੋਮੋਟਿਵ ਨਿਰਮਾਣ

ਇਹ ਐਸਵੀਐਚਐਸ ਪਾਵਰ ਕੁਆਲਿਟੀ ਵਧਾਉਂਦੇ ਹਨ. ਉਹ ਪ੍ਰਤਿਕ੍ਰਿਆਸ਼ੀਲ ਬਿਜਲੀ ਦੇ ਉਤਰਾਅ-ਚੜ੍ਹਾਅ ਦੀ ਪੂਰਤੀ ਕਰਦੇ ਹਨ. ਇਹ ਸਿਸਟਮ ਸਥਿਰਤਾ ਅਤੇ ਕੁਸ਼ਲਤਾ ਵਿੱਚ ਸੁਧਾਰ ਕਰਦਾ ਹੈ.

Rack Mount Advanced Static Var Generator

ਤਕਨੀਕੀ ਮਾਪਦੰਡ:

	220 ਵੀ ਸੀਰੀਜ਼	380V ਸੀਰੀਜ਼		500V ਸੀਰੀਜ਼		690V ਸੀਰੀਜ਼
ਉਚਾਈ	<2000m, 2000 ਮੀਟਰ ਤੋਂ ਉੱਪਰ, ਜੀਬੀ / ਟੀ 3859.2 ਦੇ ਅਨੁਸਾਰ ਡੈਟਾ ਕਰੋ
ਵਾਤਾਵਰਣ ਦਾ ਤਾਪਮਾਨ	-20 ~ 50 ℃
ਰਿਸ਼ਤੇਦਾਰ ਨਮੀ	≤90%, ਸਤਹ 'ਤੇ ਕੋਈ ਸੰਘਣਾ ਨਹੀਂ ਹੁੰਦਾ ਜਦੋਂ ਮਾਸਿਕ ਘੱਟੋ ਘੱਟ ਤਾਪਮਾਨ 25 ℃ ਹੁੰਦਾ ਹੈ
ਪ੍ਰਦੂਸ਼ਣ ਦਾ ਪੱਧਰ	ਹੇਠਾਂ ਪੱਧਰ III
ਓਪਰੇਟਿੰਗ ਵੋਲਟੇਜ	AC220V ± 20%	AC380 ਵੀ ± 20%		AC500v ± 20%		AC690V ± 20%
ਕੰਮ ਕਰਨ ਦੀ ਬਾਰੰਬਾਰਤਾ	50HZ ± 5%
ਮੁਆਵਜ਼ਾ ਸਮਰੱਥਾ ਨਾਲ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ	5 ਕੇਵਰ	15/35 / 50/75 / 100kVar		90 ਕਿਲੋਰ		120 ਕੇਵਰ
ਗਰਿੱਡ ਦਾ ਬਣਤਰ	L / n	3 ਪੀ 3 ਡਬਲਯੂ / 3 ਪੀ 4 ਡਬਲਯੂ
ਸਮਾਨਾਂਤਰ ਵਿੱਚ ਜੁੜੀਆਂ ਇਕਾਈਆਂ ਦੀ ਗਿਣਤੀ	Ul ੀ
ਸਮੁੱਚੀ ਮਸ਼ੀਨ ਕੁਸ਼ਲਤਾ	≥97%
ਆਨ-ਆਫ ਬਾਰੰਬਾਰਤਾ	32 ਸ਼ਬਦ	16 ਕੀ		12.8 ਚਜ਼		12.8 ਚਜ਼
ਫੰਕਸ਼ਨ ਚੋਣ	ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਸ਼ਕਤੀ	ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਪੋ ਵੇਰ, ਰੀਐਕਟਿਵ ਪੋਯੂ ਵੇਅਰ + ਅਸੰਤੁਲਨ
ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਪਾਵਰ ਮੁਆਵਜ਼ਾ ਦੀ ਦਰ	≥99%	> 95%
ਪੂਰਾ ਜਵਾਬ ਸਮਾਂ	<10ms
ਸ਼ੋਰ	≤60 ਡੀ ਬੀ	≤60 ਡੀ ਬੀ		≤65 ਡੀਬੀ		≤65 ਡੀਬੀ
ਨਿਯੰਤਰਣ ਵਿਧੀ	2-ਵੇਅ 455 ਇੰਟਰਫੇਸ (ਜੀਪੀਆਰਐਸ / WiFi ਦਾ ਸਮਰਥਨ ਕਰੋ)
ਸੁਰੱਖਿਆ	ਓਵਰਲੋਡ, ਸਾੱਫਟਵੇਅਰ / ਹਾਰਡਵੇਅਰ ਓਵਰਲੈਸਟ੍ਰੈਂਟ, ਗਰਿੱਡ ਓਵਰਵੋਲਟੇਜ ਅਤੇ ਅੰਡਰਵੋਲਵੋਟੇਜ, ਪਾਵਰ ਅਸਫਲਤਾ, ਓਵਰਪੈਨਟੀ, ਐੱਸਟਿਸਮੈਸਟਲ, ਫ੍ਰੀਕੁਐਸਟਲੀਲਟੀ ਪ੍ਰੋਟੈਕਸ਼ਨ, ਆਦਿ.		ਓਵਰਲੋਡ, ਸਾੱਫਟਵੇਅਰ / ਹਾਰਡਵੇਅਰ ਓਵਰਵੋਰੈਂਟ, ਗਰਿੱਡ ਓਵਰਵੋਲਟੇਜ ਅਤੇ ਅੰਡਰਵੋਲਟੇਜ, ਗਰਿੱਡ ਵੋਲਟੇਜ ਅਸੰਤੁਲਨ, ਗਰੰਟੀ ਅਸਧਾਰਨ, ਸ਼ਾਟ ਸਰਕਟ ਪ੍ਰੋਟੈਕਸ਼ਨ,
ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀ	ਰੈਕ / ਕੰਧ-ਮਾ ounted ਂਟ				ਰੈਕ
ਆਉਣ ਵਾਲੀ ਲਾਈਨ	ਵਾਪਸ ਆਉਣ (ਰੈਕ ਟਾਈਪ), ਉੱਪਰਲੀ ਇਨਕਮਿੰਗ (ਕੰਧ-ਮਾ ounted ਂਟ)				ਵਾਪਸ ਆਉਣ ਵਾਲੀ ਲਾਈਨ
ਸੁਰੱਖਿਆ ਪੱਧਰ	IP20

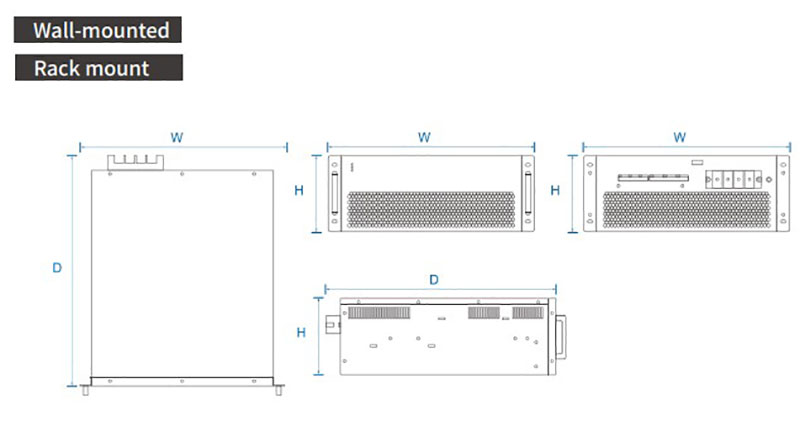

ਮਾਡਲ ਅਤੇ ਨਿਰਧਾਰਨ:

Rack Mount Advanced Static Var Generator

ਮਾਡਲਾਂ
ਮਾਡਲ ਨੰਬਰ	ਮੁਆਵਜ਼ਾ ਸਮਰੱਥਾ (ਕੇਵਾਰ)	ਸਿਸਟਮ ਵੋਲਟੇਜ (ਵੀ)	ਮਾਪ (ਡੀ * ਡਬਲਯੂ * ਐਚ)	ਕੂਲਿੰਗ ਵਿਧੀ
Gy asvg-0.22-5k / 2l-r / w	5	220	220 * 330 * 160mm	ਜ਼ਬਰਦਸਤੀ ਹਵਾ ਕੂਲਿੰਗ
Gy asvg -.4-15k / 4l-r / w	15	380 ± 20%	460 * 520 * 89mm
Gy asvg-0.4-35k / 4l-r / w	35	380 ± 20%	460 * 520 * 89mm
Gy asvg - 0.4-50k / 4l-r / w	50	380 ± 20%	500 * 540 * 190mm
Gy asvg-0.4-75k / 4l-r / w	75	380 ± 20%	500 * 580 * 240mm
Gy asvg -4-100k / 4l-r / w	100	380 ± 20%	500 * 580 * 240mm
Gy asvg-0.5-90k / 4l-r / w	90	500 ± 20%	495 * 675 * 275mm
Gy asvg-0.69-120K / 4l-r / w	120	690 ± 20%	495 * 675 * 275mm
