380V ਰੈਕ ਕਿਰਿਆਸ਼ੀਲ ਹਾਰਮੋਨਿਕ ਫਿਲਟਰ

ਕੀ ਤੁਹਾਨੂੰ ਇੱਕ ਉੱਚ-ਪ੍ਰਦਰਸ਼ਨ 380V ਰੈਕ ਐਕਟਿਵ ਸਪਲਿਮ ਹਾਰਮੋਨਿਕ ਫਿਲਟਰ ਦੀ ਜ਼ਰੂਰਤ ਹੈ? ਗੇਯਾ ਹੁਸ਼ਿਆਰ, ਭਰੋਸੇਯੋਗ ਹੱਲ ਤੁਹਾਡੀਆਂ ਜ਼ਰੂਰਤਾਂ ਦੇ ਅਨੁਸਾਰ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ. ਵਿਆਪਕ ਕੌਂਫਿਗ੍ਰੇਸ਼ਟਾਂ, ਗੁਣਵੱਤਾ ਨਿਰਧਾਰਤ ਅਤੇ ਤੇਜ਼ ਡਿਲਿਵਰੀ ਦੇ ਨਾਲ, ਅਸੀਂ ਕਈ ਤਰ੍ਹਾਂ ਦੀਆਂ ਗਾਹਕ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦੇ ਹਾਂ. FULASAle ਦੇ ਭਾਅ ਅਤੇ 24 ਘੰਟੇ ਦੀ service ਨਲਾਈਨ ਸੇਵਾ ਲਈ ਹੁਣ ਸਾਡੇ ਨਾਲ ਸੰਪਰਕ ਕਰੋ!

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

380V ਰੈਕ ਐਕਟਿਵ ਹਾਰਮੋਨਿਕ ਫਿਲਟਰ (ਏਐਚਐਫ) ਐਡਵਾਂਸਡ ਹਾਰਮੋਨਿਕ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ ਤਿੰਨ-ਪੜਾਅ ਦੀਆਂ ਚਾਰ-ਤਾਰਾਂ (3 ਪੀ 4 ਡਬਲਯੂ) ਅਤੇ ਤਿੰਨ-ਪੜਾਅ ਤਿੰਨ-ਤਾਰਾਂ ਲਈ ਕਮੀ (3P3W) ਪਾਵਰ ਸਿਸਟਮ. ਡੀਐਸਪੀ + ਸੀਪੀਐਲਡੀ ਡਿਜੀਟਲ ਨਿਯੰਤਰਣ ਅਤੇ ਤਿੰਨ-ਪੱਧਰ ਦੀ ਵਰਤੋਂ ਕਰਨਾ ਟੋਪੋਲੋਜੀ, ਇਹ ਰੈਕ-ਮਾਉਂਟ ਯੂਨਿਟ ਸਹੀ ਹਾਰਮੋਨਿਕ ਵਰਤਮਾਨ ਨੂੰ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ 50 ਵੇਂ ਹਾਰਮੋਨਿਕ ਤਕ ਮੁਆਵਜ਼ਾ. ਮੋਡੀ ular ਲਰ ਡਿਜ਼ਾਈਨ ਪੈਰਲਲ ਦਾ ਸਮਰਥਨ ਕਰਦਾ ਹੈ ਵੱਧ ਸਮਰੱਥਾ ਅਤੇ ਸਧਾਰਣ ਦੇਖਭਾਲ ਲਈ ਕੁਨੈਕਸ਼ਨ. ਮਲਟੀਪਲ ਮਾੱਡਲ 25 ਏ ਤੋਂ ਲੈ ਕੇ 150 ਏਏ ਨਾਲ ਉਪਲਬਧ ਹਨ, ਏ ਪਾਵਰ ਸਿਸਟਮ ਦੀਆਂ ਜਰੂਰਤਾਂ ਦੀ ਵਿਸ਼ਾਲ ਸ਼੍ਰੇਣੀ. ਜ਼ਬਰਦਸਤੀ ਹਵਾ ਦੇ ਕੂਲਿੰਗ ਭਰੋਸੇਯੋਗ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੇ ਹਨ ਕਾਰਵਾਈ ਕਰਨ ਦੀ ਮੰਗ ਦੇ ਅਧੀਨ ਵੀ. ਇਹ 380V ਰੈਕ ਕਿਰਿਆਸ਼ੀਲ ਹਾਰਮੋਨਿਕ ਫਿਲਟਰ ਹਾਰਮੋਨਿਕ ਲਈ ਮਜਬੂਤ ਅਤੇ ਅਨੁਕੂਲ ਹੱਲ ਪੇਸ਼ ਕਰਦਾ ਹੈ ਭਟਕਣਾ.

ਮਾਡਲ ਵੇਰਵਾ:

Gy	ਏਐਚਐਫ	0.4	50 ਏ	/	4 ਐਲ	R
ਐਂਟਰਪ੍ਰਾਈਜ਼ ਕੋਡ	ਐਕਟਿਵ ਸਧਾਰਨ ਫਿਲਟਰ	ਵੋਲਟੇਜ ਲੈਵਲ 0.4: 380v ± 20%	ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਸਮਰੱਥਾ (ਕੇਵਆਰ) 25/50/75 / 100 / 150.		3 ਐਲ: ਤਿੰਨ-ਪੜਾਅ ਤਿੰਨ-ਤਾਰ 4 ਐਲ: ਤਿੰਨ-ਪੜਾਅ ਚਾਰ-ਤਾਰ	ਆਰ: ਰੈਕ ਮਾਉਂਟ

ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ:

DS DSP + ਸੀਪੀਐਲਡੀ ਨਿਯੰਤਰਣ ਕੋਰ, ਤਿੰਨ-ਪੱਧਰੀ ਟੋਪੋਲੋਜੀ ਤਕਨਾਲੋਜੀ ਦੀ ਵਰਤੋਂ ਕਰੋ, ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਐਡਵਾਂਸਡ ਹਾਰਮੋਨਿਕ ਖੋਜ ਐਲਗੋਰਿਦਮ ਅਤੇ PWM ਨਿਯੰਤਰਣ ਰਣਨੀਤੀ ਹਾਰਮੋਨਿਕ ਕਰੰਟ ਦਾ ਸਹੀ ਮੁਆਵਜ਼ਾ.
Moduction ਮਾਡਯੂਲਰ ਡਿਜ਼ਾਈਨ ਨੂੰ ਅਪਣਾਓ, ਜੋ ਮਲਟੀਪਲ ਦੇ ਸਮਾਨ ਕੁਨੈਕਸ਼ਨ ਦੀ ਸਹੂਲਤ ਦਿੰਦਾ ਹੈ ਮੋਡੀ ules ਲ, ਥੋੜ੍ਹੀ ਜਗ੍ਹਾ ਲੈਂਦਾ ਹੈ ਅਤੇ ਬਣਾਈ ਰੱਖਣਾ ਆਸਾਨ ਹੈ.
Atical ਸੁਤੰਤਰ ਹਵਾ ਦੇ ਨੱਕਾਂ ਅਤੇ ਸੁਤੰਤਰ ਗੁਦਾਮਾਂ ਦਾ struct ਾਂਚਾਗਤ ਡਿਜ਼ਾਈਨ ਉਪਕਰਣ ਦੇ ਸਥਿਰ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ.
● ਇਹ ਹਾਰਮੋਨਿਕਸ ਨੂੰ 2 ਤੋਂ 50 ਤੱਕ ਦੇ ਵਿਸ਼ਾਲ ਸ਼੍ਰੇਣੀ ਵਿੱਚ ਫਿਲਟਰ ਕਰ ਸਕਦਾ ਹੈ ਹਾਰਮੋਨਿਕਸ, ਅਤੇ ਇਕੋ ਸਮੇਂ ਤਿੰਨ-ਪੜਾਅ ਤੋਂ ਅਸੰਤੁਲਨ ਦੀ ਸਮੱਸਿਆ ਨੂੰ ਹੱਲ ਕਰਦੇ ਹਨ.
The ਹਾਰਮੋਨਿਕ ਫਿਲਟਰਿੰਗ ਰੇਟ ਵਧੇਰੇ ਹੈ. ਜੇ ਸਮਰੱਥਾ, ਹਾਰਮੋਨਿਕ ਨੂੰ ਆਗਿਆ ਦਿੰਦੀ ਹੈ ਮੌਜੂਦਾ ਫਿਲਟਰਿੰਗ ਰੇਟ 95% ਜਿੰਨੀ ਉੱਚੀ ਹੋ ਸਕਦੀ ਹੈ. 100% ਮੌਜੂਦਾ ਸੀਮਿਤ ਸੈੱਟ ਕਰੋ ਉਪਕਰਣ ਦੇ ਲੰਬੇ ਸਮੇਂ ਦੇ ਸਥਿਰ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਆਉਟਪੁੱਟ.

ਕਾਰਜ:

ਸਰਗਰਮ ਹਾਰਮੋਨਿਕ ਫਿਲਟਰ ਵੱਖ ਵੱਖ ਪਾਰ ਦੇ 380V ਰੈਕ ਮਾਉਂਟ ਉਦਯੋਗਾਂ ਦੀ ਗੁਣਵੱਤਾ ਅਤੇ ਸਿਸਟਮ ਸਥਿਰਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਉਦਯੋਗ:

● ਡਾਟਾ ਸੈਂਟਰ:ਮਿਸ਼ਨ-ਨਾਜ਼ੁਕ ਸਰਵਰਾਂ ਦੀ ਰੱਖਿਆ ਕਰਨਾ ਅਤੇ ਤਿਕੋਣੀ ਨਾਲ ਜੁੜੇ ਮੁੱਦਿਆਂ ਤੋਂ ਨੈਟਵਰਕ ਉਪਕਰਣ.
● ਉਦਯੋਗਿਕ ਵਾਤਾਵਰਣ:ਪ੍ਰਦਰਸ਼ਨ ਨੂੰ ਵਧਾਉਣਾ ਅਤੇ ਵੇਰੀਏਬਲ ਬਾਰੰਬਾਰਤਾ ਡ੍ਰਾਇਵਜ਼ (ਵੀਐਫਡੀਐਸ) ਅਤੇ ਹੋਰ ਗੈਰ-ਲੀਨੀਅਰ ਦੀ ਭਰੋਸੇਯੋਗਤਾ ਲੋਡ.
● ਉਤਪਾਦਨ ਪੌਦੇ:ਪਾਵਰ ਫੈਕਟਰ ਵਿੱਚ ਸੁਧਾਰ ਅਤੇ ਘਟਾਉਣਾ energy ਰਜਾ ਦੀ ਖਪਤ.
● ਤੇਲ ਅਤੇ ਗੈਸ:ਸੰਵੇਦਨਸ਼ੀਲ ਸ਼ਕਤੀ ਨੂੰ ਬਣਾਈ ਰੱਖਣਾ ਕਾਰਜ ਕੰਟਰੋਲ ਸਿਸਟਮ.

380V ਰੈਕ ਕਿਰਿਆਸ਼ੀਲ ਹਾਰਮੋਨਿਕ ਫਿਲਟਰ ਮਜ਼ਬੂਤ ਹਾਰਮੋਨਿਕ ਘ੍ਰਿਣਾ ਦੇ ਵਾਧੇ ਨੂੰ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਨ ਅਤੇ ਕਾਰਜਾਂ ਦੀ ਮੰਗ ਕਰਨ ਲਈ ਭਰੋਸੇਮੰਦ ਪਾਵਰ ਗੁਣ.

380V Rack Mount Active Harmonic Filter

ਤਕਨੀਕੀ ਮਾਪਦੰਡ:

	220 ਵੀ ਸੀਰੀਜ਼	380V ਸੀਰੀਜ਼	500V ਸੀਰੀਜ਼		690V ਸੀਰੀਜ਼
ਉਚਾਈ	<2000m, 2000 ਮੀਟਰ ਤੋਂ ਉੱਪਰ, ਜੀਬੀ / ਟੀ 3859.2 ਦੇ ਅਨੁਸਾਰ ਡੈਟਾ ਕਰੋ
ਵਾਤਾਵਰਣ ਦਾ ਤਾਪਮਾਨ	-20 ~ 50 ℃
ਰਿਸ਼ਤੇਦਾਰ ਨਮੀ	≤90%, ਸਤਹ 'ਤੇ ਕੋਈ ਸੰਘਰਸ਼ ਨਹੀਂ ਜਦੋਂ ਮਾਸਿਕ ਘੱਟੋ ਘੱਟ ਤਾਪਮਾਨ 25 ℃ ਹੁੰਦਾ ਹੈ
ਪ੍ਰਦੂਸ਼ਣ ਦਾ ਪੱਧਰ	ਹੇਠਾਂ ਪੱਧਰ III
ਓਪਰੇਟਿੰਗ ਵੋਲਟੇਜ	AC220V ± 20%	AC380 ਵੀ ± 20%	AC500v ± 20%		AC690V ± 20%
ਕੰਮ ਕਰਨ ਦੀ ਬਾਰੰਬਾਰਤਾ	50HZ ± 5%
ਮੁਆਵਜ਼ਾ ਮੌਜੂਦਾ	25 ਏ	25/50/75/100 / 150 ਏ	100 ਏ		100 ਏ
ਗਰਿੱਡ ਦਾ ਬਣਤਰ	L / n	3 ਪੀ 3 ਡਬਲਯੂ / 3 ਪੀ 4 ਡਬਲਯੂ	3 ਪੀ 3 ਡਬਲਯੂ / 3 ਪੀ 4 ਡਬਲਯੂ		3 ਪੀ 3 ਡਬਲਯੂ / 3 ਪੀ 4 ਡਬਲਯੂ
ਇਕਾਈਆਂ ਦੀ ਗਿਣਤੀ ਪੈਰਲਲ ਵਿੱਚ ਜੁੜਿਆ	Ul ੀ
ਸਮੁੱਚੀ ਮਸ਼ੀਨ ਕੁਸ਼ਲਤਾ	≥97%
ਗਰਿੱਡ ਦਾ ਬਣਤਰ	32 ਸ਼ਬਦ	16 ਕੀ	12.8 ਚਜ਼		12.8 ਚਜ਼
ਮੁਆਵਜ਼ਾ ਸੀਮਾ	2 ~ 50 ਮੀਲਸ, ਇਕ ਮੁਆਵਜ਼ਾ ਦਰ ਵਿਵਸਥਤ ਹੈ
ਫੰਕਸ਼ਨ ਚੋਣ	ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਸ਼ਕਤੀ	ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਪਾਵਰ, ਰੀਐਕਟਿਵ ਪਾਵਰ + ਅਸਮੈਟਰੀ
ਪ੍ਰਤੀਕ੍ਰਿਆਸ਼ੀਲ ਸ਼ਕਤੀ ਮੁਆਵਜ਼ਾ ਰੇਟ	≥95%	> 92%
ਨਿਰਪੱਖ ਫਿਲਟਰਿੰਗ ਸਮਰੱਥਾ		ਨਿਰਪੱਖ ਲਾਈਨ ਫਿਲਟਰਿੰਗ ਸਮਰੱਥਾ ਪੜਾਅ ਤੋਂ 3 ਗੁਣਾ ਹੈ ਫਿਲਟਰਿੰਗ ਸਮਰੱਥਾ
ਪੂਰਾ ਜਵਾਬ ਸਮਾਂ	<10ms	<40ms		<40ms	<40ms
ਸ਼ੋਰ	≤60 ਡੀ ਬੀ	≤60 ਡੀ ਬੀ		≤65 ਡੀਬੀ	≤65 ਡੀਬੀ
ਨਿਯੰਤਰਣ ਵਿਧੀ	2-ਵੇਅ 455 ਇੰਟਰਫੇਸ (ਜੀਪੀਆਰਐਸ / WiFi ਦਾ ਸਮਰਥਨ ਕਰੋ)
ਸੁਰੱਖਿਆ	ਓਵਰਲੋਡ, ਸਾੱਫਟਵੇਅਰ / ਹਾਰਡਵੇਅਰ ਓਵਰਸੁਰੈਂਟ, ਗਰਿੱਡ ਓਵਰਵੋਲਟੇਜ ਅਤੇ ਅੰਡਰਵੋਲਿਟੇਜ, ਪਾਵਰ ਅਸਫਲਤਾ, ਓਵਰਵਰਸਿਅਲ, ਬਾਰੰਬਾਰਤਾ ਅਸਧਾਰਨਤਾ ਸੁਰੱਖਿਆ, ਆਦਿ.	ਓਵਰਲੋਡ, ਸਾੱਫਟਵੇਅਰ / ਹਾਰਡਵੇਅਰ ਓਵਰਸੁਰੈਂਟ, ਗਰਿੱਡ ਓਵਰਵੋਲਟੇਜ ਅਤੇ ਅੰਡਰਵੋਲਟੇਜ, ਗਰਿੱਡ ਵੋਲਟੇਜ ਅਸੰਤੁਲਨ, ਪਾਵਰ ਅਸਫਲਤਾ, ਓਵਰਟ ਸਪੁਰਦਗੀ, ਬਾਰੰਬਾਰਤਾ ਅਸਧਾਰਨਤਾ, ਸ਼ੌਰਟ ਸਰਕਟ ਸੁਰੱਖਿਆ, ਆਦਿ.
ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀ	ਰੈਕ / ਕੰਧ-ਮਾ ounted ਂਟ		ਰੈਕ
ਆਉਣ ਵਾਲੀ ਲਾਈਨ	ਵਾਪਸ ਆਉਣ (ਰੈਕ ਟਾਈਪ), ਉੱਪਰਲੀ ਇਨਕਮਿੰਗ (ਕੰਧ-ਮਾ ounted ਂਟ)		ਵਾਪਸ ਆਉਣ ਵਾਲੀ ਲਾਈਨ
ਸੁਰੱਖਿਆ ਪੱਧਰ	IP20

ਮਾਡਲ ਅਤੇ ਨਿਰਧਾਰਨ:

380V Rack Mount Active Harmonic Filter

ਮਾਡਲਾਂ

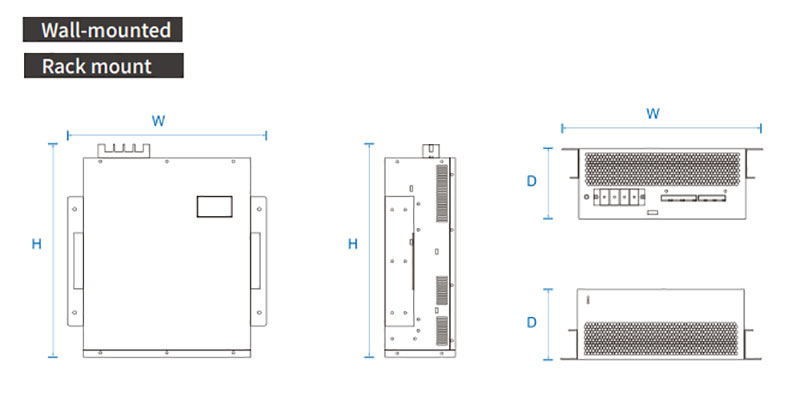

ਮਾਡਲ ਨੰਬਰ	ਰੇਟਡ ਮੌਜੂਦਾ (ਏ)	ਸਿਸਟਮ ਵੋਲਟੇਜ (ਵੀ)	ਮਾਪ (ਡੀ * ਡਬਲਯੂ * ਐਚ)	ਕੂਲਿੰਗ ਵਿਧੀ
Gou apf-0.22-25a / 2l-r / w	25	220	220 * 330 * 160mm	ਜ਼ਬਰਦਸਤੀ ਹਵਾ ਕੂਲਿੰਗ
ੀ Apf-0.4-25a / 4l-r / w	25	380 ± 20%	460 * 490 * 89 ਮਿਲੀਮੀਟਰ
Gy apf-0.4-50 ਏ / 4l-r / w	50	380 ± 20%	460 * 490 * 89 ਮਿਲੀਮੀਟਰ
ੀ Apf-0.4-75a / 4l-r / w	75	380 ± 20%	500 * 510 * 190mm
Y apf-0.4-100 ਏ / 4l-r / w	100	380 ± 20%	500 * 550 * 240mm
ੀ Apf-0.4-150 ਏ / 4l- r / w	150	380 ± 20%	500 * 550 * 240mm
Gou apf-0.5-100 ਏ / 4l-r / w	100	500 ± 20%	495 * 675 * 275mm
Gy apf-0.69-100 ਏ / 4l- r / w	100	690 ± 20%	495 * 675 * 275mm
